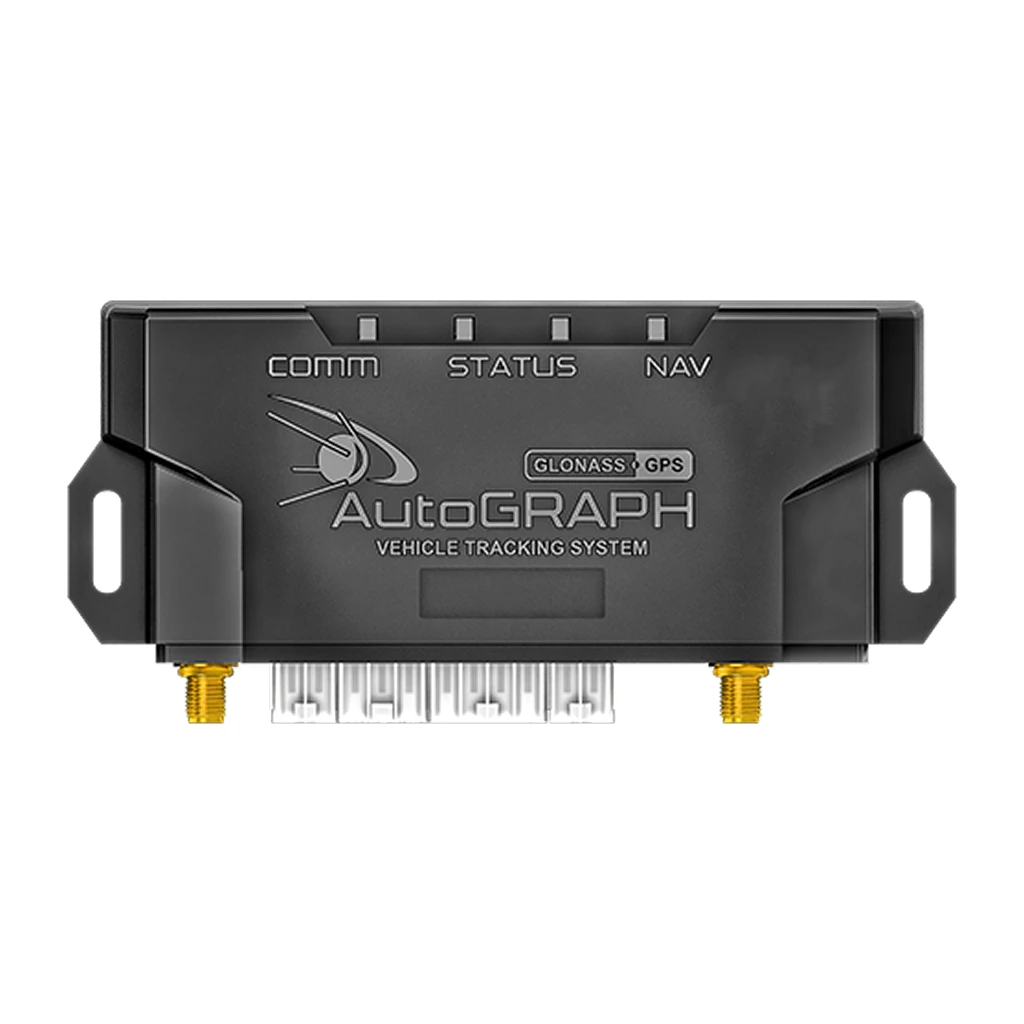

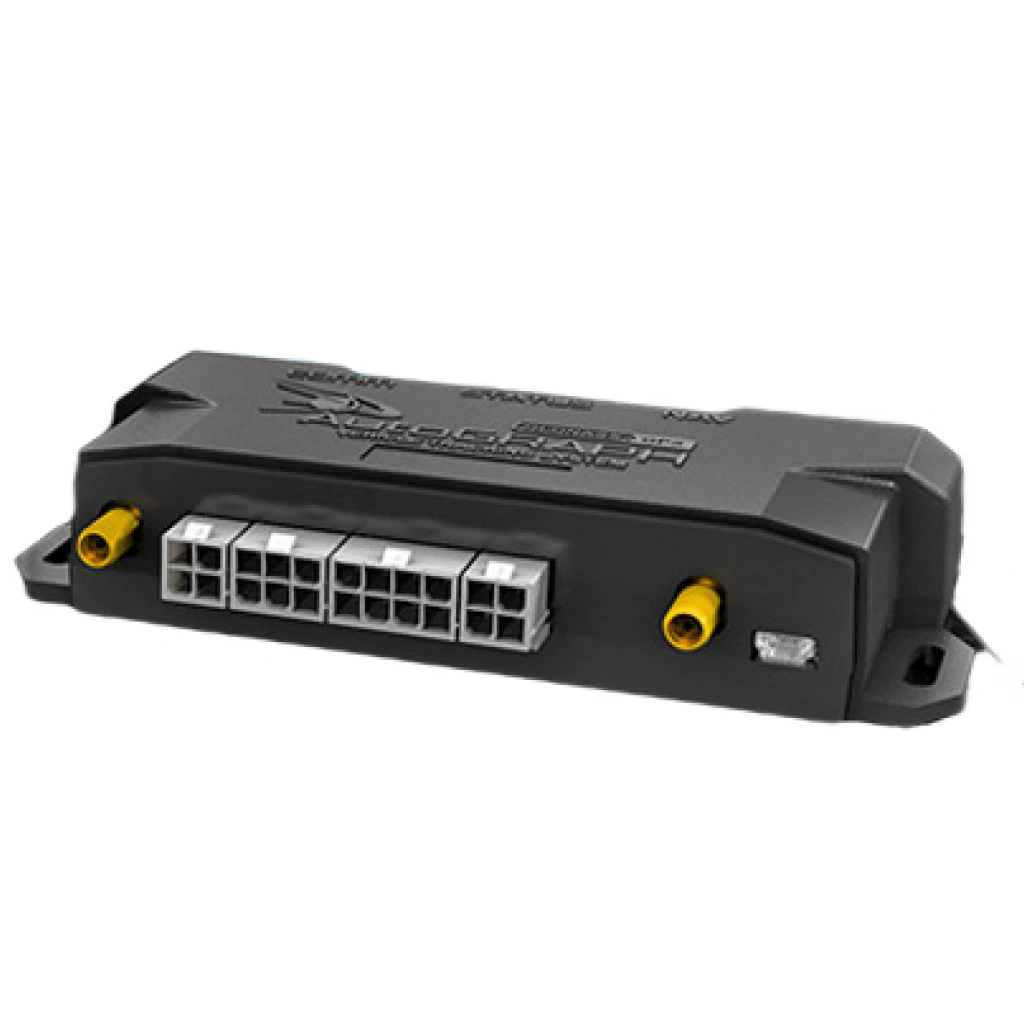

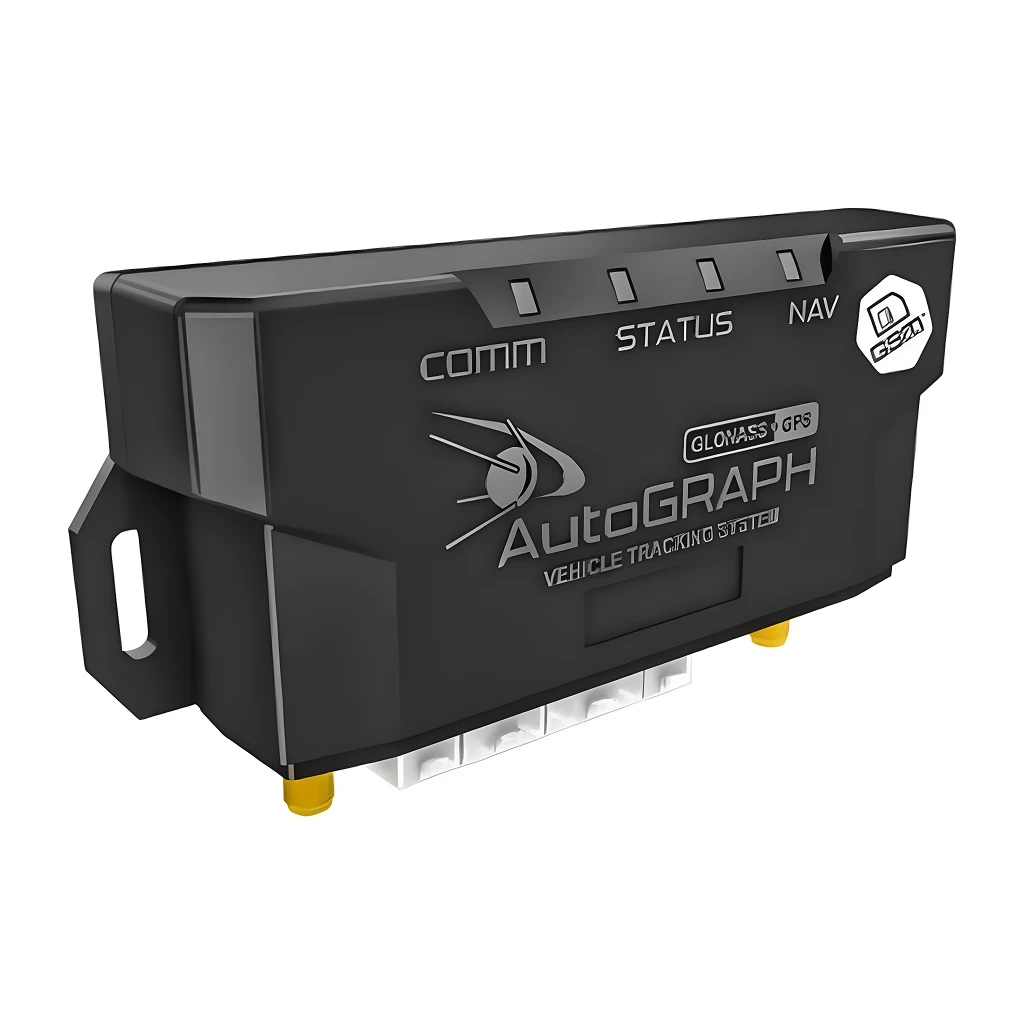

GPS/ГЛОНАСС Трекер АвтоГРАФ-GSM 3.0

• Инструкция на GPS/ГЛОНАСС Трекер АвтоГРАФ-GSM 3.0

Контроллер мониторинга транспорта бортовой АвтоГРАФ-GSM – это компактный электронный самописец, регистрирующий все перемещения транспортного средства путем записи времени и маршрута в виде точек с географическими координатами, полученных со спутников глобальной навигационной системы GPS (NAVSTAR) и/или ГЛОНАСС.¹

Дополнительно, контроллер позволяет осуществлять контроль за соблюдением режима труда и отдыха водителей, их идентификацию, а также вести запись ряда других параметров устройства и транспортного средства: скорость, направление движения, ускорение, высоту, пробег, события, частоту импульсов, счетчики и состояния дискретных и аналоговых входов контроллера, данные от внешних датчиков и шин данных, расход и уровень топлива, обороты двигателя, температуру в рефрижераторе, количество вошедших и вышедших пассажиров и многое другое.

Накопленные данные передаются через сеть оператора сотовой связи стандарта¹ 3G UMTS или GSM 850/900/1800/1900 МГц посредством технологии пакетной передачи данных GPRS на выделенный сервер, с которого они могут быть получены через локальную сеть или сеть Интернет для дальнейшего анализа и обработки диспетчерским программным обеспечением.

Кроме того, контроллер позволяет обмениваться с диспетчером сообщениями и заданиями посредством SMS, а также с помощью дисплея связи с водителем, управлять внешними устройствами посредством дискретных выходов и шин данных.

Устройство может использоваться практически на любых видах транспортных средств.

СООТВЕТСТВИЕ ЗАКОНОДАТЕЛЬНЫМ ДОКУМЕНТАМ И НОРМАТИВАМ:

Контроллер мониторинга транспорта бортовой АвтоГРАФ-GSM, выпускаемый по ТУ 6811-002-12606363-2013, соответствует требованиям нормативных документов:

■ ГОСТ Р 51318.22-2006 Совместимость технических средств электромагнитная. Оборудование информационных технологий. Радиопомехи индустриальные. Нормы и методы измерений.

■ ГОСТ Р 51318.24-99 Совместимость технических средств электромагнитная. Устойчивость оборудования информационных технологий к электромагнитным помехам. Требования и методы испытаний.

■ ГОСТ Р 54024-2010 Глобальная навигационная спутниковая система. Системы диспетчерского управления городским наземным пассажирским транспортом. Назначение, состав и характеристики бортового навигационно-связного оборудования.

■ ГОСТ Р 54030-2010 Глобальная навигационная спутниковая система. Системы информационного сопровождения и мониторинга городских и пригородных автомобильных перевозок опасных грузов. Требования в архитектуре, функциям и решаемым задачам.

■ ГОСТ Р 52456-2005 Глобальная навигационная спутниковая система и глобальная система позиционирования. Приемник индивидуальный для автомобильного транспорта. Технические требования.

■ Приказ Минтранса РФ от 31 июля 2012 г. № 285 «Об утверждении требований к средствам навигации, функционирующим с использованием навигационных сигналов системы ГЛОНАСС или ГЛОНАСС/GPS и предназначенным для обязательного оснащения транспортных средств категории М, используемых для коммерческих перевозок пассажиров, и категории N, используемых для перевозки опасных грузов»

■ Технический Регламент Таможенного Союза «О безопасности колесных транспортных средств» (ТР ТС 018/2011).

■ Правила ЕЭК ООН № 10-03 п. 6.5 - 6.9. ЭМС и устойчивость к воздействию ЭМП.
